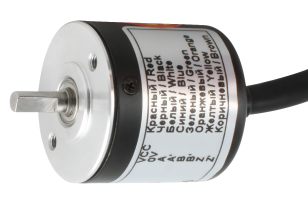

Инкрементальные энкодеры с фиксированным разрешением серии ESI 30

Ключевые особенности экодера с с фиксированным разрешением серии ESI 30

• Стандартный промышленный размер корпуса Ø30 мм

• Исполнение с выступающим валом или полым валом

• Прочная конструкция механической и электрической частей

Электрические харатеристики энкодеров с фиксированным разрешением серии ESI 30

Механические харатеристики энкодеров с фиксированным разрешением серии ESI 30

Напряжение питания: 12…24 В пост. тока ± 5 % 5 В пост. тока ± 5 %

Потребляемый ток: ≤ 60 mA (5 VDC) ≤ 20 mA (24 VDC)

Разрешение: 100, 200, 360, 500, 1000 или 1024 имп./об.

Выходная частота: ≤ 100 kHz

Выходной сигнал: фазы A, B и Z, смещение фаз на 90∘

Цифровой выход:

• Питание: 5 V Linedriver (RS‑422)

• Питание: 12…24 V Push‑Pull

Присоединение (фланец): Ø30 мм

Нагрузка на вал:

• ≤ 10 Н (осевая)

• ≤ 20 Н (радиальная)

Степень защиты: IP54

Скорость (макс.): 5 000 об./мин

Момент при старте: ≤ 0{,}01 Н·м

Материалы:

• Корпус: сталь

• Фланец: алюминий

• Вал: сталь

Диаметр вала:

• Выступающий вал: 4 мм

Рабочая температура: −20…+80 °C

Температура хранения: −20…+85 °C

Вес: ~ 140 г

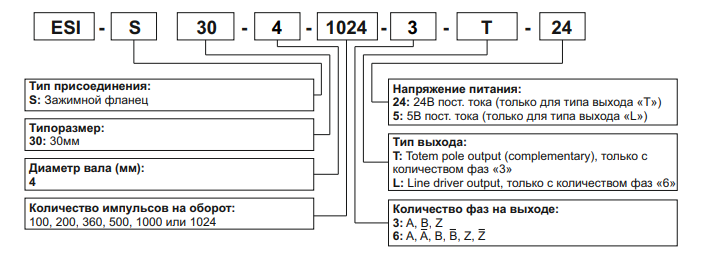

Структура формирования артикулов
