Энкодер инкрементальный ESI 40

Продукция

Инкрементальные энкодеры с фиксированным разрешением INNOCONT серии ESI 40

Ключевые особенности экодера с фиксированным разрешением INNOCONT серии ESI 40

• Стандартный промышленный размер корпуса Ø40 мм

• Исполнение с выступающим валом или полым валом

• Прочная конструкция механической и электрической частей

Электрические харатеристики энкодеров с фиксированным разрешением INNOCONT серии ESI 40

Механические харатеристики энкодеров с фиксированным разрешением INNOCONT серии ESI 40

Напряжение питания:

• 12…24 В пост. тока ± 5 %

• 5 В пост. тока ± 5 %

Потребляемый ток:

• ≤ 60 mA (5 VDC)

• ≤ 20 mA (24 VDC)

Разрешение:

• 10, 20, 30, 40, 50, 60, 100,

• 120, 150, 200, 256, 300,

• 360, 400, 500, 512, 600,

• 720, 800, 900, 1000, 1024,

• 1200, 1500, 1800, 2000,

• 2048, 2500, 3000, 3600,

• 4000, 4096 или 5000 имп./об.

Выходная частота: ≤ 100 kHz

Выходной сигнал: фазы A, B и Z, смещение фаз на 90∘

Цифровой выход:

• Питание: 5 V Linedriver (RS‑422)

• Питание: 12…24 V Push‑Pull

Присоединение (фланец): Ø40 мм

Нагрузка на вал:

• ≤ 10 Н (осевая)

• ≤ 20 Н (радиальная)

Степень защиты: IP54

Скорость (макс.): 5 000 об./мин

Момент при старте: ≤ 0{,}01 Н·м

Материалы:

• Корпус: сталь

• Фланец: алюминий

• Вал: сталь

Диаметр вала:

• Выступающий вал: 6, 8 мм

• Полый вал: 6, 8, 10, 12 мм

Рабочая температура: −20…+80 °C

Температура хранения: −20…+85 °C

Вес: ~ 140 г

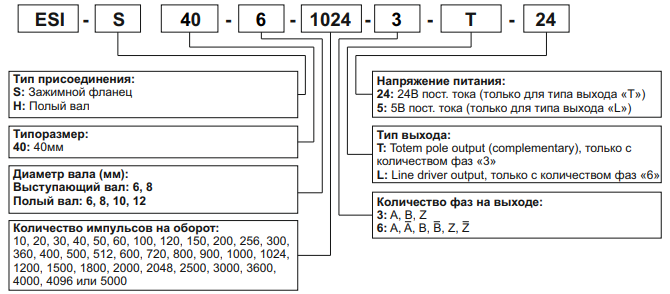

Структура формирования артикулов
