Энкодер инкрементальный ESI 50
Продукция

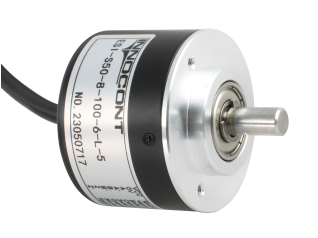

Инкрементальные энкодеры с фиксированным разрешением INNOCONT серии ESI 50
Ключевые особенности
• Стандартный промышленный размер корпуса Ø50 мм
• Исполнение с выступающим валом или полым валом
• Прочная конструкция механической и электрической частей
Электрические харатеристики энкодеров с фиксированным разрешением INNOCONT серии ESI 50
Механические харатеристики энкодеров с фиксированным разрешением INNOCONT серии ESI 50
Напряжение питания:
• 12…24 В пост. тока ± 5 %
• 5 В пост. тока ± 5 %
Потребляемый ток:
• ≤ 60 mA (5 VDC)
• ≤ 20 mA (24 VDC)
Разрешение:
• 10, 20, 30, 40, 50, 60, 100
• 120, 150, 200, 256, 300
• 360, 400, 500, 512, 600
• 720, 800, 900, 1000, 1024
• 1200, 1500, 1800, 2000
• 2048, 2500, 3000, 3600
• 4000, 4096 или 5000 имп./об.
Выходная частота: ≤ 100 kHz
Выходной сигнал: фазы A, B и Z, смещение фаз на 90
∘
Цифровой выход:
• Питание: 5 V Linedriver (RS‑422)
• Питание: 12…24 V Push‑Pull
Присоединение (фланец): Ø50 мм
Нагрузка на вал:
• ≤ 10 Н (осевая)
• ≤ 20 Н (радиальная)
Степень защиты: IP54
Скорость (макс.): 5 000 об./мин
Момент при старте: ≤ 0,01 Н·м
Материалы:
• Корпус: сталь
• Фланец: алюминий
• Вал: сталь
Диаметр вала:
• Выступающий вал: 8 мм
Рабочая температура: −20…+80 °C
Температура хранения: −20…+85 °C
Вес: ~ 350 г

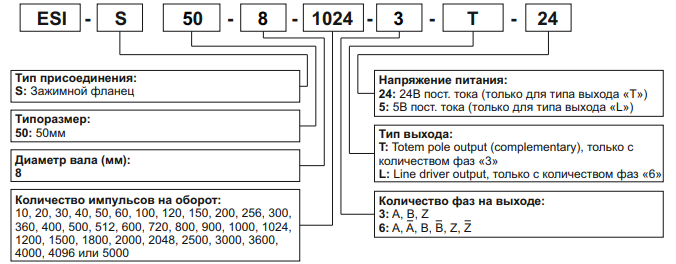

Структура формирования артикулов
